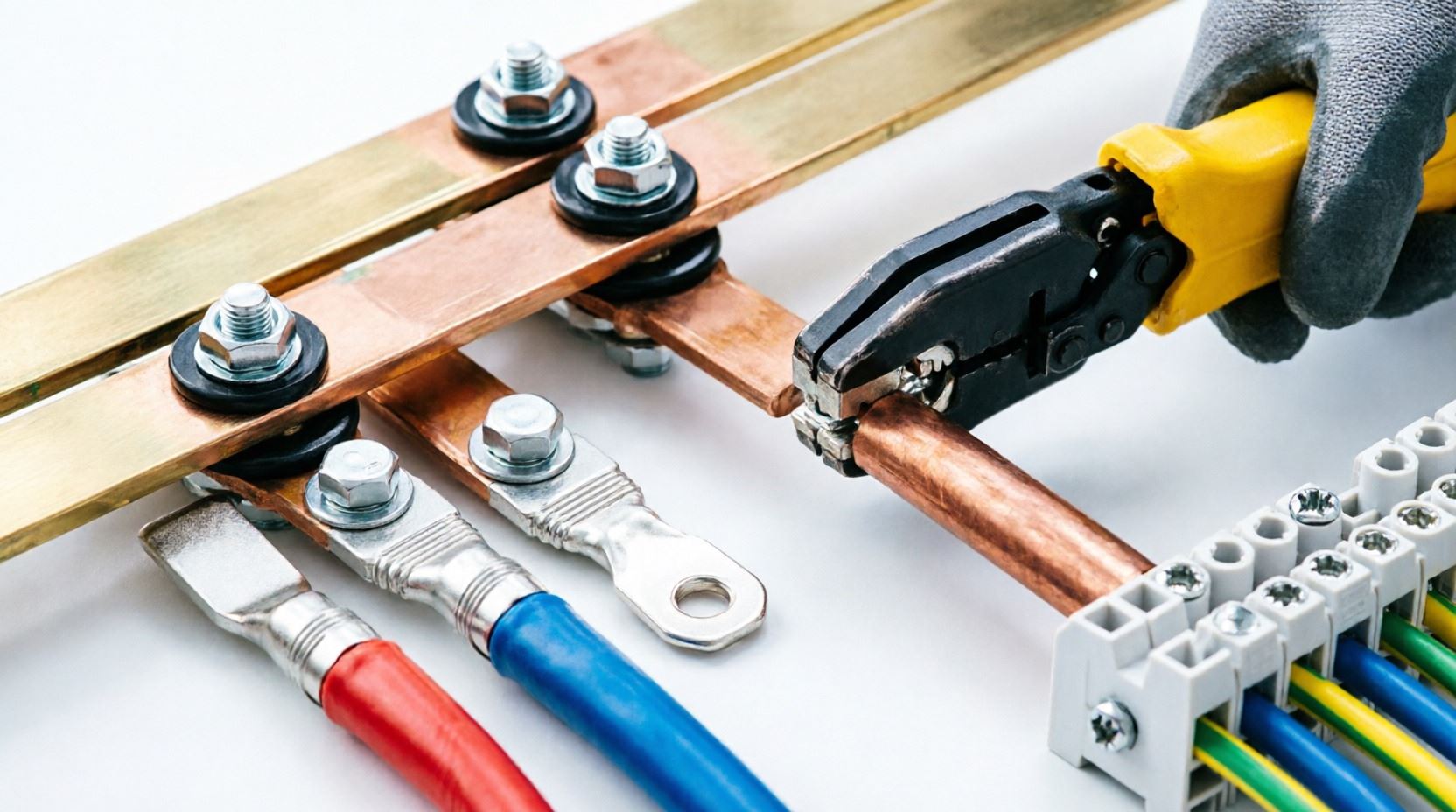

Что входит в сборку и опрессовку шин
Шинная сборка — силовая основа щита: медные или алюминиевые шины раскраиваются, гнутся под нужную геометрию, изолируются термоусадкой и опрессовываются в местах подключения кабелей с контролем момента затяжки.
Каждое болтовое соединение затягивается динамометрическим ключом по паспортному моменту, а значения фиксируются в протоколе, который передаётся вместе со щитом.
Раскрой и гибка шин
Раскраиваем медные и алюминиевые шины по чертежу и гнём под требуемую геометрию на гидравлическом прессе.
Сверление и опрессовка
Сверлим отверстия под болтовые соединения, опрессовываем кабельные наконечники на шинах силовых вводов.
Изолирование термоусадкой
Изолируем шины термоусаживаемыми трубками и накладками по фазам согласно цветовой маркировке.
Контроль момента затяжки
Затягиваем болтовые соединения динамометрическим ключом с моментом по паспорту шинной сборки.
От чего зависит надёжность шинных соединений
Через шины проходит весь ток нагрузки щита, поэтому качество опрессовки и затяжки напрямую влияет на нагрев контактов и срок службы всего щита.
- Правильный выбор сечения — сечение шины рассчитывается по токовой нагрузке с запасом по нагреву.
- Контроль момента затяжки — болтовые соединения затягиваются динамометрическим ключом строго по паспортному моменту.
- Изоляция термоусадкой — открытые токоведущие части изолируются термоусаживаемыми материалами по фазам.
- Проверка контактных площадок — места соединений зачищаются и обрабатываются перед опрессовкой для минимизации переходного сопротивления.
Этапы сборки и опрессовки шин
Раскрой по чертежу
Раскраиваем шину нужного сечения по проектному чертежу шинной раскладки.
Гибка и сверление
Гнём шину под геометрию щита, сверлим отверстия под болтовые соединения.
Опрессовка и изоляция
Опрессовываем наконечники на кабельных вводах, изолируем шины термоусадкой.
Затяжка с контролем момента
Затягиваем соединения динамометрическим ключом и фиксируем момент в протоколе.
Почему выбирают СмартЭнерго
СмартЭнерго
Шинная сборка на гидравлическом прессе с контролем момента- ✓Гнём шины на гидравлическом прессе без заломов и микротрещин
- ✓Затягиваем болтовые соединения динамометрическим ключом по паспортному моменту
- ✓Изолируем шины термоусадкой по фазам с сохранением цветовой маркировки
- ✓Фиксируем момент затяжки каждого соединения в протоколе
Типичный подрядчик
Часто встречается на рынке- ✕Гнёт шины вручную, из-за чего появляются заломы и микротрещины
- ✕Затягивает болтовые соединения «на глаз», без динамометрического ключа
- ✕Экономит на термоусадке или пропускает изолирование части шин
- ✕Не документирует момент затяжки — причину перегрева контакта найти сложно
Ошибки при самостоятельной сборке шин
Через шины проходит весь ток нагрузки щита, поэтому ошибки на этом этапе проявляются перегревом контактов уже после ввода щита в эксплуатацию.
Шина согнута вручную без пресса
Микротрещины в месте изгиба и постепенное усталостное разрушение металла.
Болтовое соединение затянуто без динамометрического ключа
Ослабление контакта под вибрацией и постепенный нагрев соединения.
Шины не изолированы термоусадкой
Риск короткого замыкания при случайном попадании инструмента или посторонних предметов.
Сечение шины подобрано без запаса по нагреву
Ускоренный износ изоляции и риск аварийного отключения при пиковой нагрузке.
Замена перегревавшейся шинной сборки в ГРЩ ТЦ
Управляющая компания торгового центра обратилась после того, как тепловизионное обследование показало перегрев на вводных шинах ГРЩ — предыдущая шинная сборка была выполнена с недостаточным сечением и без контроля момента затяжки.
Мы рассчитали сечение шин под фактическую нагрузку, изготовили новую шинную сборку на гидравлическом прессе и затянули все соединения динамометрическим ключом с оформлением протокола.
−34°C
снижение температуры контактов по итогам повторного замера
3 дня
заняли изготовление и замена шинной сборки
100%
соединений задокументировано в протоколе затяжки
Вопросы и ответы
Из какого материала изготавливаются шины?
Используем медные шины электротехнического качества, при необходимости — алюминиевые для менее нагруженных цепей по согласованию с заказчиком.
Как контролируется качество опрессовки и затяжки?
Затяжку выполняем динамометрическим ключом с моментом по паспорту, значения фиксируем в протоколе, который передаётся вместе со щитом.
Можно ли изготовить шины по своему чертежу?
Да, изготавливаем шинную сборку по вашему чертежу раскладки или разрабатываем её сами на основе схемы щита.
Что делать при увеличении нагрузки на существующий щит?
Пересчитываем сечение шин под новую нагрузку и, если требуется, заменяем шинную сборку в рамках модернизации щита.
