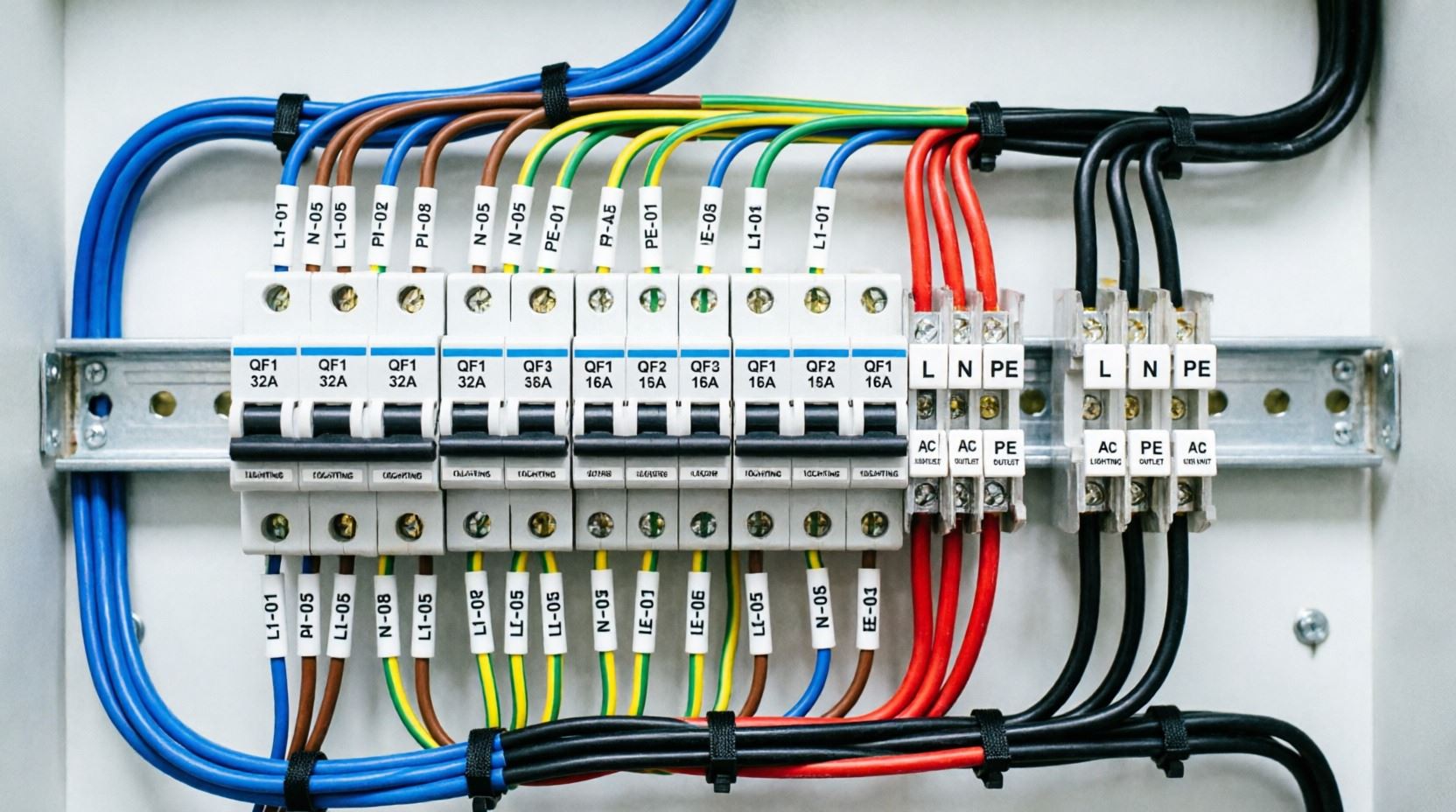

Что входит в разводку и маркировку цепей
После установки аппаратуры выполняется разводка — прокладка проводов между аппаратами по проектным трассам с последующей опрессовкой наконечников и маркировкой каждой цепи, чтобы щит можно было однозначно читать при обслуживании.
Каждый провод маркируется с обеих сторон буквенно-цифровым кодом по схеме, а цепи прозваниваются перед сдачей щита с оформлением протокола.
Прокладка проводов
Раскладываем провода по кабельным каналам с учётом длины, изгиба и раздельной прокладки силовых и слаботочных цепей.
Опрессовка наконечников
Опрессовываем наконечники НШВИ и кольцевые наконечники сертифицированным инструментом с контролем усилия обжима.
Маркировка цепей
Наносим буквенно-цифровые маркеры на каждый провод в соответствии с проектной схемой соединений.
Прозвонка цепей
Прозваниваем каждую цепь и сверяем соответствие фактического монтажа схеме перед сдачей щита.
Из чего складывается аккуратная разводка
Разводка — самый трудоёмкий этап сборки щита, и именно от неё зависит, насколько удобно будет читать схему при последующем обслуживании или доработке щита.
- Цветовая маркировка — фазные, нулевые и защитные проводники разводятся проводом установленного цвета по ГОСТ Р 50462.
- Буквенно-цифровые маркеры — на оба конца каждого провода надеваются маркеры с обозначением цепи по схеме.
- Аккуратная укладка в короба — провода укладываются пучками с равномерным натяжением, без перекрутов и петель.
- Контроль усилия опрессовки — наконечники обжимаются инструментом с фиксированным усилием и проверяются на выдёргивание.
Этапы разводки и маркировки
Разбивка по трассам
Определяем маршруты прокладки проводов между установленной аппаратурой согласно схеме.
Нарезка и опрессовка
Нарезаем провод по месту, опрессовываем наконечники и надеваем маркеры на оба конца.
Прокладка и укладка
Укладываем провода в кабельные каналы, разделяя силовые и слаботочные цепи.
Прозвонка и сверка
Прозваниваем каждую цепь мультиметром и сверяем маркировку с проектной схемой.
Почему выбирают СмартЭнерго
СмартЭнерго
Разводка и маркировка на собственном производстве- ✓Маркируем каждый провод с обеих сторон по проектной схеме соединений
- ✓Опрессовываем наконечники с контролем усилия обжима и проверкой на выдёргивание
- ✓Разделяем силовые и слаботочные цепи по разным каналам
- ✓Прозваниваем каждую цепь перед сдачей и прикладываем протокол проверки
Типичный подрядчик
Часто встречается на рынке- ✕Маркирует провода частично или только с одной стороны
- ✕Опрессовывает наконечники «на глаз», без контроля усилия обжима
- ✕Прокладывает силовые и слаботочные цепи в одном канале
- ✕Пропускает прозвонку — ошибки всплывают уже при пусконаладке
Ошибки при самостоятельной разводке и маркировке
Разводка — самый трудоёмкий этап сборки щита, и большинство ошибок здесь всплывают не сразу, а при первом же обслуживании.
Провод проложен без запаса длины
Обрыв цепи при первом же обслуживании и необходимость повторной прокладки заново.
Маркировка нанесена только с одной стороны провода
Путаница при поиске нужной цепи со стороны аппаратуры при ремонте.
Силовые и слаботочные цепи проложены в одном канале
Наводки на сигнальные линии и ложные срабатывания автоматики управления.
Наконечник обжат без контроля усилия
Нагрев контакта и постепенное оплавление изоляции под нагрузкой.
Переразводка щита освещения торгового центра
Заказчик обратился с щитом освещения, где маркировка групп была нанесена только частично, а несколько цепей были не подписаны вовсе — при каждом ремонте электрику приходилось прозванивать линии заново.
Мы демонтировали старую разводку, проложили провод заново по группам помещений и промаркировали каждую цепь с обеих сторон в соответствии с обновлённой схемой.
42
промаркированные группы освещения
1 день
заняла переразводка и маркировка
100%
цепей прошли прозвонку после переразводки
Вопросы и ответы
Каким проводом выполняется разводка внутри щита?
Используем гибкий провод ПуГВ или ПВ3 сечением по расчётной нагрузке цепи, с цветовой маркировкой по ГОСТ Р 50462.
Как промаркированы цепи в готовом щите?
На оба конца каждого провода надеты маркеры с буквенно-цифровым обозначением, совпадающим с позицией на однолинейной схеме.
Предоставляете ли вы протокол прозвонки цепей?
Да, после прозвонки составляем протокол соответствия фактического монтажа проектной схеме — он передаётся вместе со щитом.
Можно ли заказать разводку по вашей же смонтированной аппаратуре?
Да, это стандартная последовательность — сначала монтаж аппаратуры, затем разводка и маркировка в рамках одного заказа.
