Автоматический выключатель редко стоит выбирать «на глаз» — от номинала, отключающей способности и времятоковой характеристики зависит, отключится ли повреждённая линия раньше, чем перегреется проводка, или щит простоит без дела в ожидании нужного номинала под замену. Поэтому в СмартЭнерго подбор автомата — часть инженерного расчёта щита, а не отдельная покупка по каталогу.
Что это за аппарат
Автоматический выключатель — аппарат защитной коммутации: разрывает цепь при токе выше номинального — из-за короткого замыкания или длительной перегрузки линии. Устанавливается в каждом электрощите вне зависимости от типа объекта и подбирается по трём параметрам — номинальному току, отключающей способности и времятоковой характеристике срабатывания.
Применение в электрощитах
В щитах учёта и освещения модульные автоматы защищают отдельные группы розеток и осветительные линии; в распределительных и силовых щитах — вводные и отходящие линии на десятки и сотни ампер; в ГРЩ и щитах с АВР воздушные автоматы держат ток короткого замыкания на вводе — там, где цена ошибки в подборе выше всего.
Преимущества работы с нами
Расчёт, а не «на глаз»
Номинал и селективность защит рассчитывает инженер при проектировании щита — с учётом сечения кабеля и нагрузки линии.
Аппараты в наличии
Основные номиналы DKC, EKF, IEK, Dekraft и КЭАЗ держим на складе — не ждём поставку под каждый заказ.
Монтаж и испытания
Устанавливаем автоматы в собранный щит и проверяем срабатывание защит перед отгрузкой заказчику.
«Подберём и установим автоматы под вашу задачу»
Классификация автоматических выключателей
По количеству полюсов
- Однополюсные (1P) — для однофазных сетей
- Двухполюсные (2P) — для однофазных сетей с нулём
- Трёхполюсные (3P) — для трёхфазных сетей
- Четырёхполюсные (4P) — для трёхфазных сетей с нулём
По характеристике отключения
- Характеристика B — для освещения и нагревателей
- Характеристика C — универсальные (розетки, двигатели)
- Характеристика D — для мощных двигателей
- Характеристика K — для индуктивных нагрузок
- Характеристика Z — для электронных устройств
По номинальному току
- Маломощные — 1, 2, 3, 6, 10 А
- Средней мощности — 16, 20, 25, 32, 40 А
- Мощные — 50, 63, 80, 100, 125, 160 А
- Промышленные — 200, 250, 400, 630 А
Типы автоматических выключателей

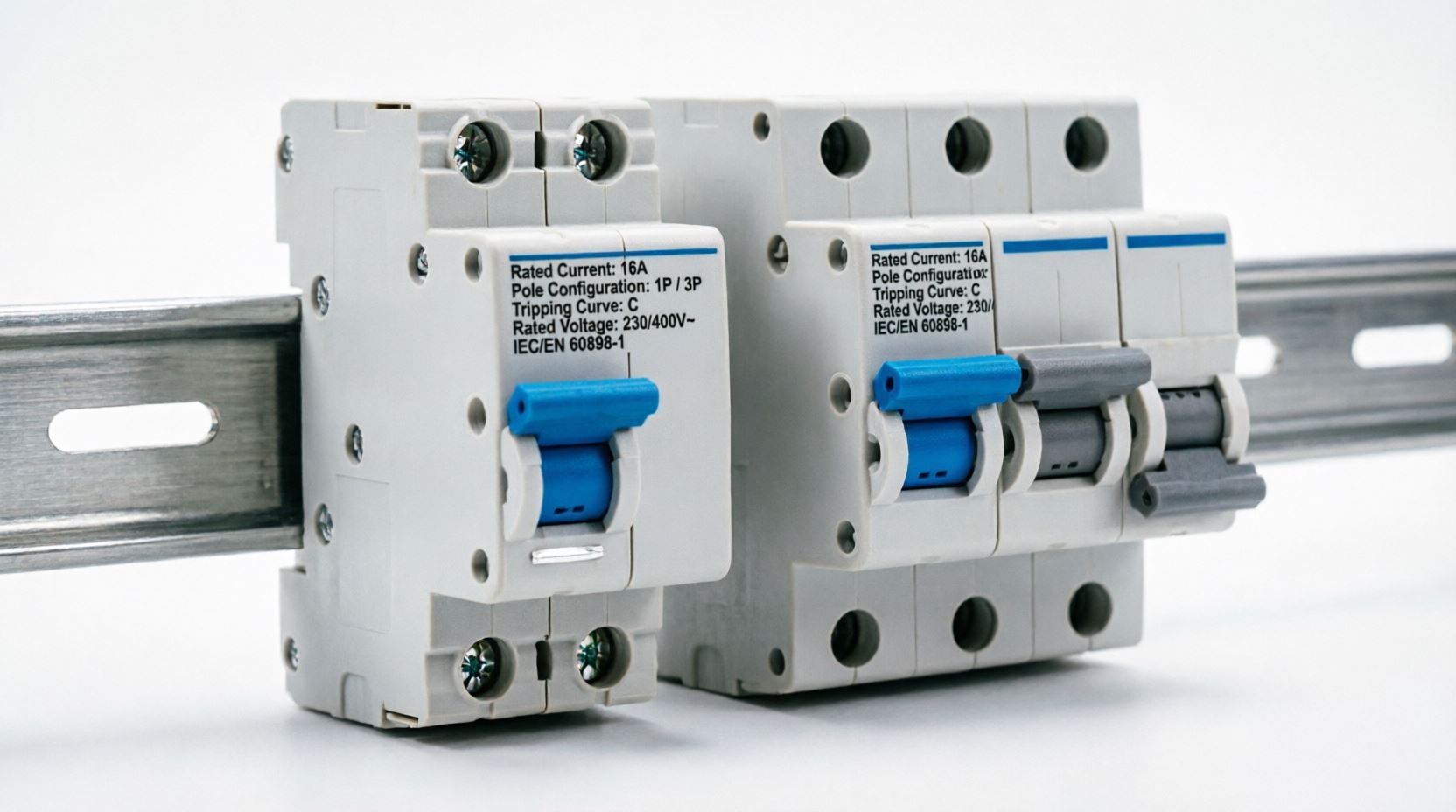

Модульные
Компактные автоматы на DIN-рейку для щитов учёта, квартирных и этажных щитов, щитов освещения — номиналы до 63–125 А.
В литом корпусе
Автоматы большей отключающей способности для вводных и распределительных линий ГРЩ и силовых щитов — от 100 до 1600 А.
Воздушные
Выключатели для мощных вводов и генераторных линий с высокой стойкостью к токам КЗ — применяются в ГРЩ и схемах АВР.
Как выбрать тип автомата
← Таблица шире экрана, проведите пальцем по ней, чтобы посмотреть все столбцы →
| Тип | Номинальный ток | Где применяется |
|---|---|---|
| Модульный | до 63–125 А | квартирные, этажные щиты, щиты учёта и освещения |
| В литом корпусе | 100–1600 А | вводные и распределительные линии ГРЩ, силовые щиты |
| Воздушный | от 630 А и выше | мощные вводы, генераторные линии, схемы АВР |
Технические характеристики
← Таблица шире экрана, проведите пальцем по ней, чтобы посмотреть все столбцы →
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 230/400 В AC |
| Частота | 50/60 Гц |
| Номинальный ток | 1–630 А |
| Отключающая способность | 4,5 кА, 6 кА, 10 кА |
| Характеристика | B, C, D, K, Z |
| Количество полюсов | 1P, 2P, 3P, 4P |
| Степень защиты | IP20 (в щите) |
| Монтаж | DIN-рейка 35 мм |
| Рабочая температура | −25°C…+60°C |
| Стандарт | IEC/EN 60898-1 |
Производители
Премиум-сегмент
- ABB (Швеция/Германия)
- Schneider Electric (Франция)
- Legrand (Франция)
- Hager (Германия)
- Siemens (Германия)
Средний сегмент
- IEK (Россия/Китай)
- EKF (Россия)
- TDM Electric (Россия)
- DEKraft (Россия)
Эконом-сегмент
- КЭАЗ (Россия)
- Контактор (Россия)
Сравнительная таблица надёжности и цен
← Таблица шире экрана, проведите пальцем по ней, чтобы посмотреть все столбцы →
| Производитель | Сегмент | Надёжность | Цена |
|---|---|---|---|
| ABB | Премиум | Очень высокая | Высокая |
| Schneider Electric | Премиум | Очень высокая | Высокая |
| Legrand | Премиум | Очень высокая | Высокая |
| Hager | Премиум | Высокая | Высокая |
| Siemens | Премиум | Очень высокая | Высокая |
| IEK | Средний | Высокая | Средняя |
| EKF | Средний | Высокая | Средняя |
| TDM Electric | Средний | Средняя | Средняя |
| DEKraft | Средний | Средняя | Средняя |
| КЭАЗ | Эконом | Средняя | Низкая |
| Контактор | Эконом | Базовая | Низкая |
* Оценки надёжности и цены приведены ориентировочно, по общей рыночной позиции бренда, и не являются гарантией конкретных характеристик партии.
Как подобрать автоматический выключатель
Расчёт номинального тока
Считаем ток нагрузки линии по мощности подключённых потребителей и сверяем с сечением кабеля — номинал автомата берём чуть выше рабочего тока, но не выше допустимой длительной нагрузки на кабель.
Выбор характеристики
Смотрим на тип нагрузки: B — для освещения и активных нагрузок без пусковых токов, C — для универсальных линий с розетками и двигателями, D — для нагрузок с большим пусковым током.
Количество полюсов
1P — для однофазной линии, 2P — для однофазной с отключением нуля, 3P — для трёхфазной линии, 4P — для трёхфазной линии с отключением нуля.
Отключающая способность
Подбираем аппарат с отключающей способностью не ниже расчётного тока короткого замыкания в точке установки — обычно 4,5, 6 или 10 кА в зависимости от удалённости от ввода.
Частые ошибки при выборе автомата
- Номинал впритык к рабочему току линии — автомат ложно отключается при малейшем превышении нагрузки, например при одновременном включении нескольких приборов.
- Характеристика B там, где нужна C — автомат отключается при пуске оборудования с индуктивной нагрузкой (насос, компрессор) из-за пускового тока.
- Заниженная отключающая способность — при коротком замыкании ближе ко вводу автомат может не справиться с реальным током КЗ и разрушиться.
- Модульный автомат на мощный ввод — вместо аппарата в литом корпусе с нужной коммутационной способностью и ресурсом переключений.
Стоимость автоматических выключателей
← Таблица шире экрана, проведите пальцем по ней, чтобы посмотреть все столбцы →
| Тип | Номинал | Цена |
|---|---|---|
| Модульный, 1P | до 63 А | от 250 ₽ |
| Модульный, 3P | до 63 А | от 750 ₽ |
| В литом корпусе | 100–250 А | от 4 500 ₽ |
| В литом корпусе | 400–630 А | от 18 000 ₽ |
| Воздушный | от 630 А | от 120 000 ₽ |
* Цены ориентировочные, не являются публичной офертой и указаны без учёта бренда — точную стоимость уточняет менеджер под конкретную модель и номинал.
Вопросы и ответы
Как понять, какой номинал автомата нужен на линию?
Номинал подбирается по сечению кабеля и расчётной нагрузке линии — инженер делает этот расчёт при заказе, отдельно знать номинал заранее не обязательно.
В чём разница между автоматом и УЗО?
Автомат защищает линию от перегрузки и короткого замыкания, а УЗО — человека от поражения током при утечке. Это разные задачи, часто оба аппарата ставятся вместе или заменяются одним дифавтоматом.
Можно ли заменить автомат в литом корпусе на модульный того же тока?
Не всегда — литой корпус обычно имеет более высокую отключающую способность при коротком замыкании, важную для мощных вводов, поэтому замену стоит согласовать с инженером.
Каких производителей автоматов вы используете?
DKC, EKF, IEK, Dekraft, КЭАЗ, CHINT, а также ABB и Schneider Electric по отдельному запросу.
